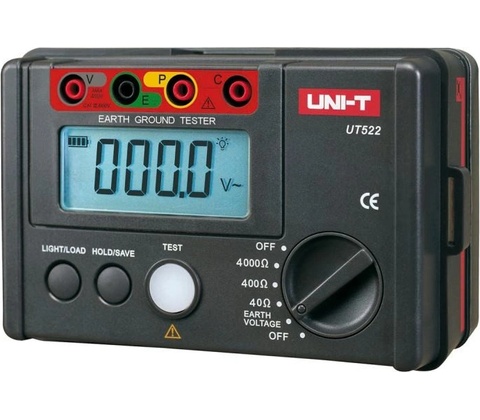

UNI-T UT522

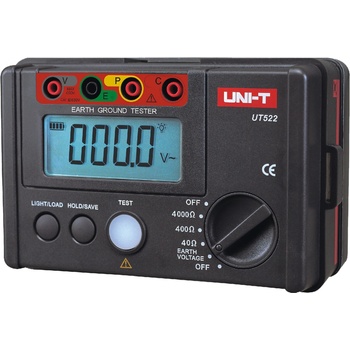

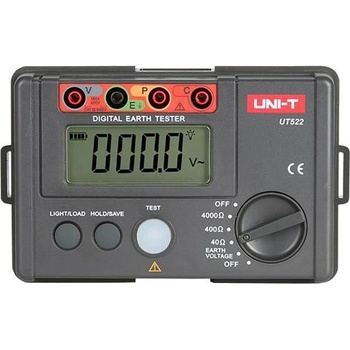

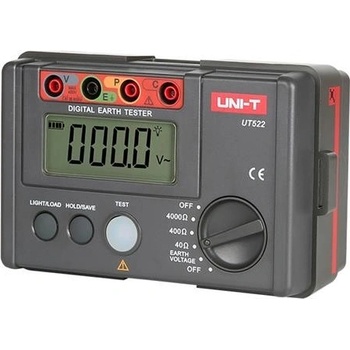

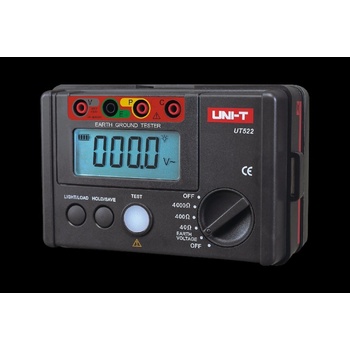

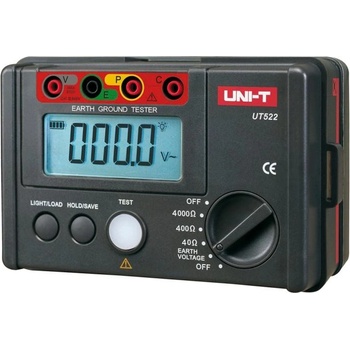

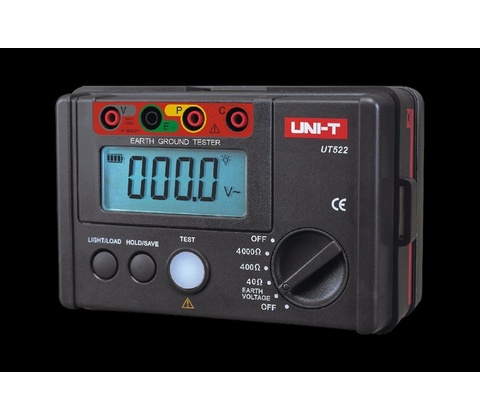

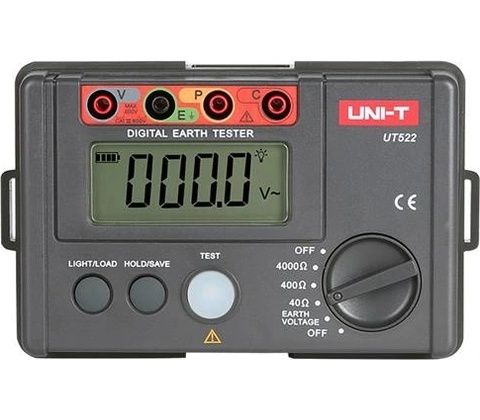

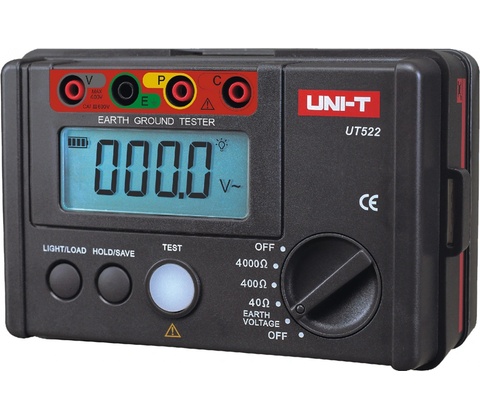

Tester zemného odporu UNI-T UT522

UT522 od spoločnosti UNI-T je prístroj určený na meranie zemného odporu a napäťových potenciálov na zemniči, s pomocnými zemničmi.

Tester je navrhnutý s inteligentným digitálnym mikroprocesorom, ktorý pomáha dosiahnuť vysokú presnosť a spoľahlivosť. Je určený na meranie uzemňovacích systémov v elektrárňach, rozvodných systémoch elektrickej energie a telekomunikačných systémoch a na kontrolu uzemňovacieho odporu bleskozvodov.

Ponúka dvojvodičové a trojvodičové meranie zemného odporu pomocou pomocného napätia do 50 V/820 Hz generovaného prístrojom. Určuje hodnotu zemného odporu v rozsahu od 0 Ohm do 4 000 Ohm, a to v troch podrozsahoch. Je možné merať aj napätie na uzemnení alebo medzi jednotlivými uzemneniami objektu v rozsahu 0 až 400 V. Prístroj je ľahký a určený na prácu vo vonkajšom prostredí.

Príslušenstvo obsahuje káble pre štandardné trojvodičové merania (zelený s dĺžkou 5 m, žltý s dĺžkou 10 m, červený s dĺžkou 20 m), jednoduché skúšobné káble pre dvojvodičové merania, 2 ks pomocných uzemňovačov.

Namerané hodnoty sa zobrazujú na štvormiestnom podsvietenom LCD displeji a 20 súborov nameraných hodnôt je možné uložiť do vnútornej pamäte a neskôr ich vyvolať. Prístroj je napájaný šiestimi 1,5 V alkalickými tužkovými batériami. Prístroj má dvojitú izoláciu s izolačným odporom >20MOhm medzi meranými obvodmi a krytom prístroja. Pri meraní zemného napätia je ochrana proti preťaženiu 30 s pre napätia do 600 V/AC a pri meraní zemného odporu je ochrana proti preťaženiu 10 s pre napätia do 200 V/AC.

Prístroj je vyrobený v súlade s bezpečnostnými normami IEC 61010-1 CATIII 600 V; IEC 61557-1,5; IEC 61010-2-31. rozsah merania zemného odporu: 0 až 4000 Ohm

• Rozsah merania striedavého zemného napätia: 0 až 400 V
• Štvormiestny podsvietený displej s rozmermi: 70,6 mm x 34 mm
• Meranie dvojvodičového a trojvodičového uzemnenia
• Indikácia zlého pripojenia káblov k elektródam
• Indikácia hodnôt mimo rozsahu zobrazenia

napájanie: 6 ks 1,5 V alkalických batérií (AA) • Indikácia stavu batérií

Technické špecifikácie: • Meranie zemného odporu: rozsah // presnosť 0 až 40Ohm // ± (2%+20) 0 až 400Ohm // ± (2%+3) 0 až 4000Ohm // ± (2%+3) - manuálna voľba rozsahu odporu meranie striedavého napätia na uzemnení // presnosť 0 až 400 V/50 Hz/60 Hz // ± (1%+6) displej: štvormiestny podsvietený LCD displej s rozmermi 70,6 mm x 34 mm • Data HOLD: áno ukladanie údajov do vnútornej pamäte: áno, až 20 súborov meraní

• Presné trojvodičové a dvojvodičové merania
• Frekvencia testovacieho signálu: cca 820 Hz, pri prúde cca 3,2 mA na rozsahu 40 Ohmov
• Indikácia zlého pripojenia k svorke C alebo E pri meraní zemného odporu

napájanie: 6 ks 1,5 V alkalických batérií AA (LR6, sú súčasťou dodávky)

• Automatické vypnutie pri nečinnosti: áno, po cca 10 minútach
• Indikácia slabých batérií: áno
• Prevádzkové podmienky: teplota okolia: 5°C až +40°C, relatívna vlhkosť: ≤80% relatívna vlhkosť (nekondenzujúca)
• Skladovacie podmienky: teplota okolia: -20°C až +60°C, relatívna vlhkosť: ≤80% relatívna vlhkosť (nekondenzujúca)
• Nadmorská výška:  ≤2000 m
• Čistá hmotnosť výrobku: 560 g
• Rozmery výrobku: 160 x 100 x 70,5 mm
• Farba výrobku: červená a sivá

Obsah balenia:

• Tester UT522
• Skúšobné káble pre štandardné trojvodičové meranie s krokosvorkami (zelená dĺžka 5 m, žltá dĺžka 10 m, červená dĺžka 20 m): po jednom kuse

skúšobné káble pre dvojvodičové meranie s krokosvorkami: 1 pár

• Pomocné uzemňovacie elektródy: 2 ks
• Batérie 1,5 V/AA (LR6): 6ks
• Návod na použitie
