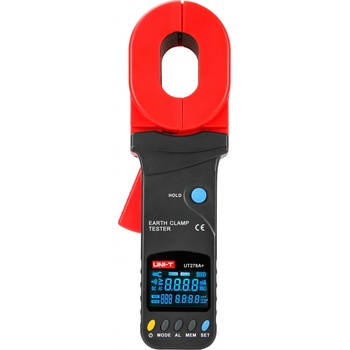

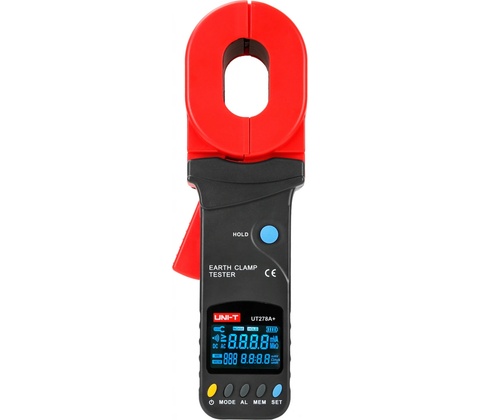

UNI-T UT278A+

Prístroj UT278A+ od výrobcu UNI-T je kliešťový tester zemniacich odporov. Na princípe vzájomnej indukcie môže merať uzemňovací odpory bez rozpojovania zemniacich vodičov a bez pomocných elektród, a to v uzemňovacích sústavách s viacerými zemniči aj s jedným zemničom. Na rozdiel od podobného prístroja UT276A+ má rozšírený rozsah merania odporov zemné slučky až na 1200Ω a navyše vie merať aj unikajúce prúdy zemnú slučkou v rozsahu 0,00mA až 20,0A.

Tester je navrhnutý pre profesionálne použitie s odolnosťou voči nárazom, prachu a vlhkosti a je riadený mikroprocesorom pre presnú identifikáciu odporu uzemnenia, vrátane funkcie rýchlej filtrácie rušivých signálov, s využitím pokročilých aritmetických metód. Je určený pre meranie zemniacich sústav v elektrárňach, energetických a telekomunikačných rozvodoch, ropných poliach, počítačových miestnostiach, elektromechanických inštaláciách a pri údržbe v priemyselných podnikoch, všade, kde je používaná elektrina ako priemyselný zdroj energie, alebo kde je potrebné kontrolovať zemniaci odpor hromozvodov. Přístroj měřící odpor zemní smyčky od 0,01 Ω do 1200 Ω s rozlišením 0,001 Ω a unikající proudy 0 až 20A, namerané hodnoty sa zobrazujú na štvormiestnom podsvietenom displeji EBTN (svetlé údaje na tmavom pozadí) a súčasne je možné hodnoty uložiť do internej pamäte (až 300 skupín hodnôt) a neskôr ich preniesť do PC cez zabudované rozhranie RS232. Napájanie prístroja je zo štyroch tužkových alkalických batérií 1,5V.

Vyrobené podľa bezpečnostnej regulácie IEC61010-1 (CAT Ill 300V, CAT IV 150V, stupeň znečistenia 2); IEC61010-031.

Parametre produktu :

• rozsah merania odporov zemné slučky: 0 až 1200Ω
• rozlíšenie 0,001 Ω
• rozsah merania unikajúcich prúdov zemnou slučkou: 0 až 20,0A
• rozlíšenie 0,01A
• automatické nastavenie rozsahu
• štvormiestny displej EBTN
• súčasné zobrazenie odporu a prúdu na jednej obrazovke
• nastavenie limitu odporu so zvukovou indikáciou prekročenia
• filtrácia rušivých signálov
• vysoká spoľahlivosť a odolnosť, dvojitá izolácia
• automatická kalibrácia, kalibračný odporové slučky
• možnosť uloženia až 300 zostáv nameraných dát
• prenos dát do PC
• napájanie 4ks alkalické batérie AA, 1,5V
• indikácia slabej batérie

Technické parametre :

• metóda merania: vzájomná indukcia
• rozsah merania odporov zemné slučky: 0 až 1200Ω
• rozlíšenie a presnosť merania odporu zemnej slučky:

v podrozsahu 0,01 až 0,099 Ω: 0,001Ω ± (1% + 0,01Ω) v podrozsahu 0,1 až 0,99 Ω: 0,01Ω ± (1% + 0,01Ω) v podrozsahu 1 až 49,9 Ω: 0,1Ω ± (1% + 0,1Ω) v podrozsahu 50 až 99,5 Ω: 0,5Ω ± (1,5% + 0,5Ω) v podrozsahu 100 až 199 Ω: 1Ω ± (2% + 1Ω) v podrozsahu 200 až 395 Ω: 5Ω ± (5% + 5Ω) v podrozsahu 400 až 590 Ω: 10Ω ± (10% + 10Ω) v podrozsahu 600 až 880 Ω: 20Ω ± (20% + 20Ω) v podrozsahu 900 až 1200 Ω: 30Ω ± (25% + 30Ω) - rozlíšenie a presnosť merania prúdov unikajúcich zemnou slučkou: v podrozsahu 0,00mA až 9,95mA: 0,01mA ± (2,5% + 1mA) v podrozsahu 10,0mA až 99,0mA: 0,1mA ± (2,5% + 5mA) v podrozsahu 100mA až 300mA: 1mA ± (2,5% + 10mA) v podrozsahu 0,3A až 2,99A: 0,01A ± (2,5% + 0,1A) v podrozsahu 3,0A až 9,9A: 0,1A ± (2,5% + 0,3A) v podrozsahu 10,0 až 20,0A: 0,1A ± (2,5% + 0,5A) - rozmery displeja EBTN: 47 x 28,5 mm - frekvencia merania: 2x / sec - súčasné zobrazenie odporu a prúdu na jednej obrazovke - rozovretia klieští: 32 x 55 mm - filter interferenčných signálov: áno - vizuálne a zvukový alarm: áno - indikácia presahu rozsahu: áno, symboly "OL Ω", "L0,01Ω", "OL A" - indikácia príliž veľkých interferenčných prúdov: áno, symbol "NOISE" - úložisko dát: áno, pre 300 skupín - rozhranie pre prenos dát do PC: RS232 - napájanie: 6V (4ks batérie 1,5 V / AA (LR6)) - spotreba: max. 50mA - indikácia slabej batérie: áno - automatické vypnutie: áno, po 5 minútach - odpor izolácie plášťa: viac než 20MΩ (500V medzi obvodom a obalom) - odolnosť voči napätiu: 3700V / RMS AC (medzi obv

• rozlíšenie a presnosť merania odporu zemnej slučky:
  • v podrozsahu 0,01 až 0,099 Ω: 0,001Ω ± (1% + 0,01Ω)
  • v podrozsahu 0,1 až 0,99 Ω: 0,01Ω ± (1% + 0,01Ω)
  • v podrozsahu 1 až 49,9 Ω: 0,1Ω ± (1% + 0,1Ω)
  • v podrozsahu 50 až 99,5 Ω: 0,5Ω ± (1,5% + 0,5Ω)
  • v podrozsahu 100 až 199 Ω: 1Ω ± (2% + 1Ω)
  • v podrozsahu 200 až 395 Ω: 5Ω ± (5% + 5Ω)
  • v podrozsahu 400 až 590 Ω: 10Ω ± (10% + 10Ω)
  • v podrozsahu 600 až 880 Ω: 20Ω ± (20% + 20Ω)
  • v podrozsahu 900 až 1200 Ω: 30Ω ± (25% + 30Ω)
• rozlíšenie a presnosť merania prúdov unikajúcich zemnou slučkou:
  • v podrozsahu 0,00mA až 9,95mA: 0,01mA ± (2,5% + 1mA)
  • v podrozsahu 10,0mA až 99,0mA: 0,1mA ± (2,5% + 5mA)
  • v podrozsahu 100mA až 300mA: 1mA ± (2,5% + 10mA)
  • v podrozsahu 0,3A až 2,99A: 0,01A ± (2,5% + 0,1A)
  • v podrozsahu 3,0A až 9,9A: 0,1A ± (2,5% + 0,3A)
  • v podrozsahu 10,0 až 20,0A: 0,1A ± (2,5% + 0,5A)

• rozmery displeja EBTN: 47 x 28,5 mm
• frekvencia merania: 2x / sec
• súčasné zobrazenie odporu a prúdu na jednej obrazovke
• rozovretia klieští: 32 x 55 mm
• filter interferenčných signálov: áno
• vizuálne a zvukový alarm: áno
• indikácia presahu rozsahu: áno, symboly "OL Ω", "L0,01Ω", "OL A"
• indikácia príliž veľkých interferenčných prúdov: áno, symbol "NOISE"
• úložisko dát: áno, pre 300 skupín
• rozhranie pre prenos dát do PC: RS232
• napájanie: 6V (4ks batérie 1,5 V / AA (LR6))
• spotreba: max. 50mA
• indikácia slabej batérie: áno
• automatické vypnutie: áno, po 5 minútach
• odpor izolácie plášťa: viac než 20MΩ (500V medzi obvodom a obalom)
• odolnosť voči napätiu: 3700V / RMS AC (medzi obvodom a obalom)
• maximálne vonkajšie magnetické pole:
