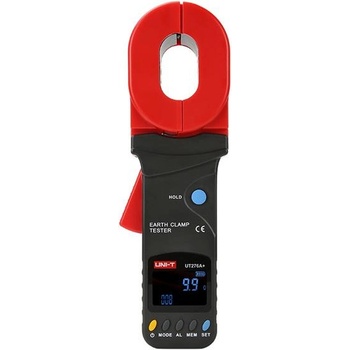

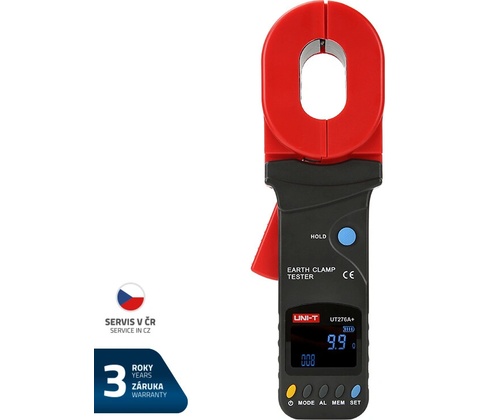

UNI-T UT276A+

Prístroj UT276A + od výrobcu UNI-T je kliešťový tester zemniacich odporov. Na princípe vzájomnej indukcie môže merať uzemňovací odpory bez rozpojovania zemniacich vodičov a bez pomocných elektród, a to v uzemňovacích sústavách s viacerými zemniace aj s jedným zemničom.

Tester je navrhnutý pre profesionálne použitie s odolnosťou voči nárazom, prachu a vlhkosti a je riadený mikroprocesorom pre presnú identifikáciu odporu uzemnenia, vrátane funkcie rýchlej filtrácie rušivých signálov, s využitím pokročilých aritmetických metód. Je určený pre meranie zemniacich sústav v elektrárňach, energetických a telekomunikačných rozvodoch, ropných poliach, počítačových miestnostiach, elektromechanických inštaláciách a pri údržbe v priemyselných podnikoch, všade, kde je používaná elektrina ako priemyselný zdroj energie, alebo kde je potrebné kontrolovať zemniaci odpor hromozvodov. Prístroj meria odpor zemnej slučky od 0,01 Ω do 500 Ω s rozlíšením 0,001 Ω, namerané hodnoty sa zobrazujú na štvormiestnom podsvietenom displeji EBTN (svetlé údaje na tmavom pozadí) a súčasne je možné hodnoty uložiť do internej pamäte (až 300 skupín hodnôt) a neskôr ich preniesť do PC cez zabudované rozhranie RS232. Napájanie prístroja je zo štyroch tužkových alkalických batérií 1,5V.

Vyrobené podľa bezpečnostnej regulácie IEC61010-1 (CAT Ill 300V, CAT IV 150V, stupeň znečistenia 2); IEC61010-031.

Parametre produktu :

• rozsah merania odporov zemné slučky: 0 až 500Ω
• automatické nastavenie rozsaha
• rozlíšenie 0,001 Ω
• štvormiestny displej EBTN
• nastavenie limitu odporu so zvukovou indikáciou prekročenia
• filtrácia rušivých signálov
• vysoká spoľahlivosť a odolnosť, dvojitá izolácia
• automatická kalibrácia, kalibračný odporové slučky
• možnosť uloženia až 300 zostáv nameraných dát
• prenos dát do PC
• napájanie 4ks alkalické batérie AA, 1,5V
• indikácia slabej batérie

Technické parametre :

• metóda merania: vzájomná indukcia
• rozsah merania odporov zemné slučky: 0 až 500Ω
• rozlíšenie a presnosť merania:

• v podrozsahu 0,01 až 0,099 Ω: 0,001Ω / ± (1% + 0,01Ω)
• v podrozsahu 0,1 až 0,99 Ω: 0,01Ω / ± (1% + 0,01Ω)
• v podrozsahu 1 až 49,9 Ω: 0,1Ω / ± (1% + 0,1Ω)
• v podrozsahu 50 až 99,5 Ω: 0,5Ω / ± (1,5% + 0,5Ω)
• v podrozsahu 100 až 199 Ω: 1Ω / ± (2% + 1Ω)
• v podrozsahu 200 až 395 Ω: 5Ω / ± (5% + 5Ω)
• v podrozsahu 400 až 590 Ω: 10Ω / ± (10% + 10Ω)

• rozmery displeja EBTN: 47 x 28,5 mm
• frekvencia merania: 2x / sec
• rozovretia klieští: 32 x 55 mm
• filter interferenčných signálov: áno
• vizuálne a zvukový alarm: áno
• úložisko dát: áno, pre 300 skupín
• pozastavenie displeja (HOLD): áno
• rozhranie pre prenos dát do PC: RS232
• napájanie: 6V (4ks batérie 1,5 V / AA (LR6))
• spotreba: max. 50mA
• indikácia slabej batérie: áno
• automatické vypnutie: áno, po 5 minútach
• odpor izolácie plášťa: viac než 20MΩ (500V medzi obvodom a obalom)
• odolnosť voči napätiu: 3700V / RMS AC (medzi obvodom a obalom)
• maximálne vonkajšie magnetické pole:
