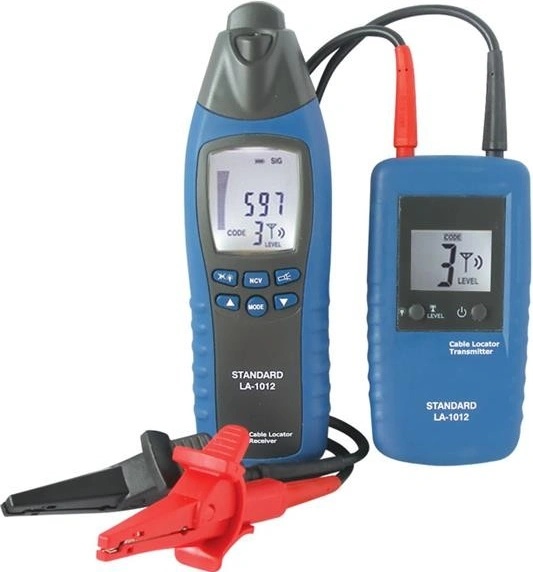

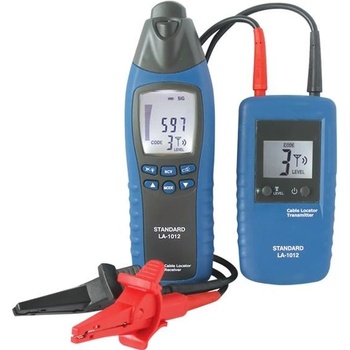

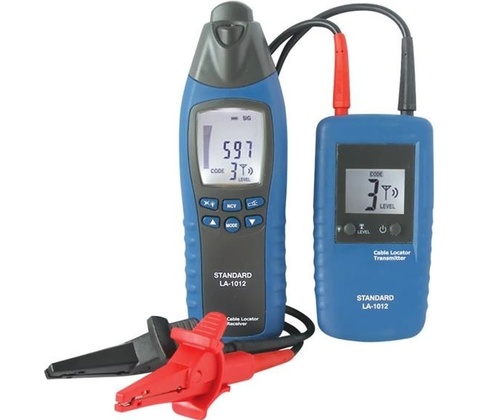

ST INSTRUMENTS LA-1012

Detektor káblov LA-1012

Káblový lokátor je zostavený z dvoch častí - z vysielača a z prijímača. Tieto časti sú prenosné meracie prístroje a používajú sa na detekciu a trasovanie vodičov a káblov. Signál generovaný vysielačom je v podstate modulovaný prúd, ktorý vytvára slabé magnetické pole v okolí vodiča. Toto elektromagnetické pole indukuje v cievke prijímača napätie. Toto indukované napätie je zosilnené, dekódované a prijímačom prevedené na pôvodný signál. Výsledok je zobrazený na displeji. Nastavené parametre vysielača musí zodpovedať typu meraného vodiča a musí s vodičom tvoriť uzavretý prúdový obvod.

Parametre produktu:

• vyhľadávanie vodičov pod omietkou, prerušenie vodičov, skraty na vodičoch
• trasovanie vodičov uložených v zemi
• detekcia poistiek a priradenie prúdových obvodov
• trasovanie zásuviek a distribučných zásuviek, ktoré boli náhodou skryté pod omietkou
• detekcia prerušených vodičov a skratov u rozvodov podlahového kúrenia
• trasovanie kovových trubiek rozvodov vody a kúrenia
• vo všetkých oblastiach použitia (ako pod napätím, tak bez napätia) sú vykonávané bez použitia nejakých dodatočných pomôcok
• na displeji vysielača sa zobrazuje prenosová úroveň, prenosový kód a prítomnosť cudzieho napätia
• prijímač zobrazuje úroveň príjmu, prenosový kód a súčasne detekuje prítomnosť sieťového napätia
• automatické a manuálne nastavenie citlivosti
• možnosť vypnutia akustického signálu prijímača
• Auto-Power-Off (funkcia automatického vypnutia)
• podsvietenie
• možnosť prisvietenia, ak pracujete v podmienkach s nevyhovujúcim osvetlením

Technické parametre:

Vysielač:

• výstupný signál: 125 kHz
• detekcia externého napätia: áno
• rozsah napätí: 12V - 400V
• frekvenčný rozsah: 0 - 60Hz
• displej: LCD
• detekcia externého napätia: max. 400V AC / DC
• kategória prepätia: CAT Ill 300V
• stupeň vyžarovania: 2
• automatické vypnutie: približne po jednej hodine nečinnosti
• napájanie: 1x 9V batéria, NEDA 1604, 6F22
• spotreba: max. 18mA
• poistka: F0.5A 500V, 6.3 x 32 mm
• prevádzková teplota: 0 až 40 ° C, max 80% RH (bez kondenzácie)
• skladovacia teplota: -20 až 60 ° C, max 80% RH (bez kondenzácie)
• nadmorská výška: až do 2000 m
• rozmery: 130 x 69 x 32mm
• hmotnosť: cca 130g

Prijímač:

• hĺbka trasovania: závisí od materiálu a aplikácie
• mód lokácie kábla: cca 0 - 2m (jednofázové aplikácie), cca 0 - 0,5m (dvojpólové aplikácie)
• detekcia napätia: cca 0 - 0.4m
• displej: LCD s funkciami a analógovým zobrazením
• napájanie: 1x 9V batéria, NEDA 1604, 1E6F22
• spotreba: cca 23mA (bez podsvietenia alebo osvetlenia), cca 35mA (s podsvietením), max. 40mA (podsvietenie a osvetlenie)
• automatické vypnutie: približne po 5 minútach nečinnosti
• prevádzková teplota: 0 až 40 ° C, max 80% RH (bez kondenzácie)
• skladovacia teplota: -20 až 60 ° C, max 80% RH (bez kondenzácie)
• nadmorská výška: až do 2000 m
• rozmery: 192 x 61 x 37mm
• hmotnosť: cca 180g
