Sonel WMPLTDR410

Reflektometer

SONEL TDR-410 ✔ Reflektometer Sonel TDR-410 je určený na lokalizáciu poškodení v kovových vodičoch. ✔ Produkt je určený pre veľkoobchod s elektrickými a maloobchodnými predajcami káblov, firmy zaoberajúce sa realizáciou elektrických inštalácií, pracovníkov údržby vo výrobných závodoch a pre stavebný personál. ✔ Spĺňa očakávania všetkých ľudí, ktorí musia nájsť presné miesto poškodenia a koncov kábla v energetických aj telekomunikačných kábloch

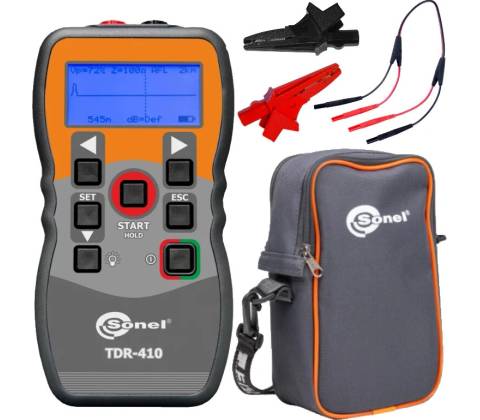

Súčasťou balenia je:

• 1 ks Reflektometer TDR-410
• 1 ks Dvojžilový kábel 0,6 m pre TDR WAPRZ0X6DZBB
• 1 ks Krokodylek červený 1 kV 20 A K-02
• 1 ks Krokodylek čierny 1 kV 20 A K-01
• 4 ks Alkalická batéria AA LR06 (15A) 1,5 V WABATAA
• 1 ks Puzdro M-13
• 1 ks Vyhlásenie o kontrole WADOKDS

Vlastnosti produktu ☑ Umiestnenie poškodení energetických a telekomunikačných káblov ☑ Lokalizácia poškodení koaxiálnych káblov ☑ Lokalizácia poškodenia infraštruktúrneho vedenia ☑ Detekcia prestávok, skratov, poškodení spôsobených vlhkosťou a iných zmien impedancie káblov ☑ Grafický obraz poškodenia kábla spolu s indikáciou vzdialenosti k miestu poruchy na obrazovke

Zásada fungovania ✅ Princíp fungovania reflektometra TDR-410 spočíva v meraní času chodu signálu (sondovacieho impulzu) v káblovej dvojici od miesta pripojenia na koniec kábla alebo do najbližšieho poškodenia a späť. ✅ Sondovacie impulzy prebiehajú v kábli rýchlosťou Vp (nazývanou rýchlosť šírenia), ktorá závisí od elektrických parametrov kábla a najmä od materiálu, z ktorého je vyrobená jeho izolácia ✅ Na základe zvolenej hodnoty Vp a nameraného času impulzu užívateľom reflektometer vypočíta vzdialenosť od poruchy vlnovej impedancie dráhy a zobrazí obraz kábla vo forme reflektogramu zobrazujúceho akékoľvek diskontinuity vlnovej impedancie na skúmanom úseku.

Pripojenie testovaného kábla k reflektometru ❌ Pred pripojením reflektometra sa uistite, že od skúšaného kábla boli odpojené zdroje napájania a iné zariadenia. ✔ Uistite sa, že skúšaná dráha je na opačnom konci otvorená alebo kompaktná (nie je ukončená odporovým terminátorom). ✔ Reflektometer TDR-410 je potrebné pripojiť k jednému na konci skúšaného kábla. Skúmaný kábel sa pripája k banánovým výstupom reflektometra TDR-410 umiestneným v hornej časti puzdra prístroja priamo alebo pomocou káblov zakončených krokodílovými svorkami, ktoré sú súčasťou vybavenia zariadenia:

• A- Koaxiálny kábel Červený krokodíl je potrebné pripojiť k stredovej žile, čierny k obrazovke/opleteniu.
• B- tienený kábel Červený krokodíl je potrebné pripojiť k žile najbližšej obrazovky, čierny upínací prvok k obrazovke.
• C- Parná krútená dvojlinka Skúšanú paru je potrebné oddeliť od ostatných párov a pripojiť červené a čierne svorky k jednotlivým žilám testovanej pary.
• D- Viacžilový kábel- Krokodíly meracích káblov je potrebné pripojiť k akýmkoľvek dvom vodičom kábla.

Technické špecifikácie a porovnanie TDR-410 a TDR-420 0- Rozsahy merania

• Presnosť
• - Rozlíšenie
• - Minimálna dĺžka kábla
• - Koeficient šírenia
• - Výstupný impulz
• - Výstupná impedancia
• - Šírka impulzu
• - Režim skenovania
• - Generovaný akustický signál
• - Doba prevádzky s kompletnou batériou
• - napájanie
• - Automatické vypnutie
• - Displej
• - Prúdová ochrana
• - Prevádzková teplota
• - Rozmery
• - Hmotnosť
• - Štandardy kompatibility elektromagnetického zariadenia EMC
• - Stupeň ochrany / tesnosťKonštrukcia TDR-410

1- ľavý kurzor alebo zníženie zvolenej hodnoty 2- tlačidlo navigácie 3- tlačidlo podsvietenia obrazovky 4- vypínač/vypínač 5- návrat k predchádzajúcej funkcii alebo obrazovke 6-START (a HOLD pre manuálne lokalizáciu poškodenia – MFL) 7-pravý kurzor alebo zvýšenie zvolenej hodnoty 8-displej LCD 9-výstup signálu cez 2 4 mm banánové zásuvky
