Noyafa NF-826

Profesionálny vyhľadávač podzemných káblov Noyafa NF-826 na detekciu špecifických miest a porúch podzemných vodičov alebo káblovVlastnosti a výhody

• Nájdite akékoľvek podzemné drôty alebo káble. Jednoducho lokalizuje a sleduje akékoľvek drôty, káble a potrubia zakopané v zemi alebo stene, vrátane elektrických drôtov, neviditeľných plotov, napájacích káblov, optických káblov, krútených párových káblov, koaxiálnych káblov, vodovodných/plynových potrubí atď. a určuje hĺbku sledovaného drôtu.
• Lokalizuje podzemné chyby drôtu. Rýchlo a presne deteguje a lokalizuje skrat alebo bod prerušenia v kábloch a elektrických vedeniach zakopaných v zemi alebo stene.
• Detekcia poistiek. Deteguje vzduchový istič alebo zemný únikový istič zodpovedajúci elektrickému obvodu a priradí aktuálne obvody.
• Detekcia zásuviek. Deteguje zásuvky a rozvodné zásuvky náhodne prekryté omietkou.
• LCD displej. Vysielač aj prijímač majú TN obrazovku s podsvietením s rozmermi 52*35 mm, ktorá zobrazuje detekčné informácie, ako je úroveň napájania, kód, batéria, typ a hodnota detekovaného napätia a alarm vysokého napätia.
• Nastavenie citlivosti. Použite vysokú citlivosť na rýchle nájdenie približnej polohy, potom znížte citlivosť na presné nájdenie cieľovej polohy.
• Testovanie napätia. Vysielač možno použiť ako AC/DC voltmeter na meranie AC/DC napätia do 400V v lineárnom režime.
• Bezkontaktná detekcia napätia (NCV). Prijímač má zabudovaný detektor NCV, ktorý umožňuje rýchlu detekciu napätia pod napätím.
• LED osvetlenie. Prijímač je vybavený LED pre jednoduchú obsluhu v noci alebo v tmavom prostredí.
• Rozmery a hmotnosť. Vysielač NF826 má dĺžku 156 mm, šírku 80 mm, hrúbku 32 mm a váži 235 g s batériou, prijímač má dĺžku 226 mm, šírku 73 mm, hrúbku 29 mm a váži 235 g s batériou. Ľahko sa prenáša a skladuje.

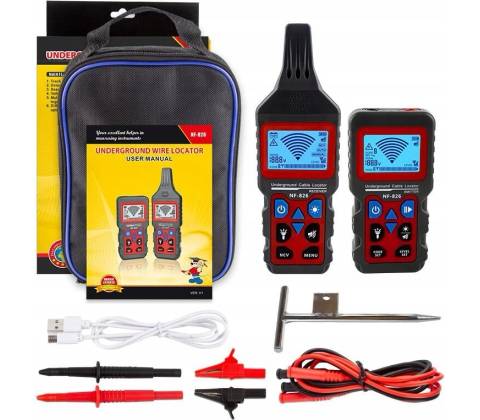

• Obsah balenia: Vysielač * 1, Prijímač * 1, Prepojovací kábel * 1, Testovacie pero * 1, Uzemňovacia tyč, Klipová svorka * 1, USB kábel * 1, Taška na prenášanie * 1, Používateľská príručka * 1

Rýchle detaily

• Číslo modelu: NF-826
• Rozsah hĺbky: 2 m
• Detekcia napätia: Áno
• Maximálna dĺžka kábla: 1000 m
• Rozsah pracovného napätia: 0 - 400 V
• Nastavenie citlivosti: Rôzne režimy
• Napájanie: LI batéria
• Zobrazenie signálov a výsledkov: Zvuk a LCD displej
• Klávesy: Silikónové klávesy * 8
• Povolené kódy signálu vysielača: 6 typov
• Povolená amplitúda signálu vysielača: 3 stupne
• Bzučiak: OK
• Tichý režim: OK
• Svetlo: OK
• LCD podsvietenie: ZAP/VYP
• Napájanie: 3,7 V 1400 mAh lítiová batéria
• Nabíjacie napätie: DC5V
• Nabíjací prúd: < 600 mA

Scenáre použitia

Lokátor káblov NF-826 je prenosný prístroj pozostávajúci z vysielača, prijímača a príslušenstva. S pokročilými integrovanými zariadeniami a technológiou digitálnych obvodov poskytuje vysoko stabilný a spoľahlivý elektrický výkon. S týmto lokátorom káblov môže efektívne pomôcť používateľom lokalizovať a detegovať káble a vy už nemusíte riskovať pri stavebných prácach. Inštalácia a údržba slaboprúdových systémov, komplexné elektroinštalácie komunikačných vedení, telefónne systémy, počítačové siete, iné obvody kovových drôtov atď.

Vlastnosti:

• Vysielač má funkciu autodiagnostiky, ktorá dokáže detegovať svoj vlastný pracovný stav a zobraziť ho na LCD obrazovke pre referenciu používateľa.
• Citlivosť prijímača je možné nastaviť manuálne alebo automaticky.
• Prijímač dokáže automaticky skenovať frekvenciu.
• Vysielač aj prijímač môžu pracovať v tichom režime.
• Dodatočné vysielače je možné použiť na rozšírenie alebo rozlíšenie viacerých signálov.
• Kompaktný - Odolný a prenosný.
• Automatické vypnutie po 10 minútach.
• Funkcia baterky.
• Funkcia podsvietenia.
• Funkcia tichého režimu.
• Nájde prerušenie alebo skrat v kábli v stene alebo v zemi
• Káblové trasy v stene alebo v zemi.
• Nájde poistku a poistku.
• Nájde zásuvku alebo rozvodnú krabicu
• Nájde otvorený alebo skratovaný drôt pod podlahou.

6 vysielacích kódovAnalýza rozhrania prijímača

• Zobrazuje stav batérie vysielača. Keď prijímač zistí, že batéria vysielača je slabá, ikona je vždy zapnutá, inak je vypnutá;
• Pre funkciu vyhľadávania vedenia alebo testovacieho pera, keď testovacie pero deteguje externý AC signál, ikona je vždy zapnutá, inak je vypnutá;
• Zobrazenie hodnoty vyhľadávacieho signálu
• Zobrazenie prijatého kódu
• Sila signálu vyhľadávania vedenia alebo sila signálu AC detekovaného funkciou elektrického testovacieho pera;
• Zobrazuje úroveň sily signálu nastavenú prijímajúcim vysielačom;
• funkcia tichého režimu
• Zobrazuje citlivosť prijímania nastavenú v manuálnom režime pri funkcii vyhľadávania vedenia;
• Režim manuálneho vyhľadávania
• Režim automatického vyhľadávania
• Funkcia AC testovacieho pera;Špecifikácia: Prijímač:
• LCD obrazovka: TN obrazovka s podsvietením 52*35 mm
• Zobrazenie sily prijatého signálu: OK
• Rozpoznanie upozornenia na slabú batériu vysielača: OK
• Prijímaná frekvencia signálu: 125 kHz
• Maximálny rozsah príjmu: detekcia skratu: OK
• Detekcia prerušenia obvodu: OK
• Automatické vyhľadávanie frekvencie: OK
• Režim príjmu: manuálny/automatický
• NCV funkcia: AC: 50~400V (50~60Hz) +/-2,5%
• Hĺbka sledovania: Hĺbka sledovania závisí od média a konkrétnej aplikácie
• Monopolárna aplikácia: približne 0~1 m
• Bipolárna aplikácia: približne 0~0,5 m
• Samostatný návratový vodič: až 2,5 m
• Identifikácia sieťového napätia: približne 0-0,4 m
• Displej: LCD, s funkciou zobrazenia a grafickým pruhom
• Napájanie: 3,7 V 1400 mAh lítiová batéria
• Minimálny prúd: 100 mA
• Maximálny prúd: 300 mA
• Prevádzka: 0°C~40°C. Maximálna relatívna vlhkosť 80% (nekondenzujúca)
• Skladovanie: -20°C~60°C. Maximálna relatívna vlhkosť 80% (nekondenzujúca)
• Nadmorská výška: maximálne 2000 m
• Rozmery (výška x šírka x hĺbka): 226*73*29 mm
• Hmotnosť s batériou: 235 g

Analýza rozhrania vysielača

• Funkcia voltmetra
• Zobrazuje kód, ktorý sa má vydať
• DC napätie
• AC napätie
• Vždy svieti pri detekcii externého AC napätia, inak nesvieti.
• Zobrazenie vysielaného kódovania (funkcia spätného testu)
• Zobrazenie sily vysielaného signálu (funkcia spätného testu)
• Úroveň sily vysielaného signálu
• Funkcia tichého režimu
• Zobrazuje stav vysielania. Počas vysielania sa zobrazí posúvajúci sa displej.Špecifikácia: Vysielač:
• LCD obrazovka: TN obrazovka s podsvietením 52*35 mm
• Frekvencia signálu vysielača: 125 kHz
• Vp-p signál: Autodiagnostika vysielača: Áno
• Testovanie napätia obvodu: AC: 12~400V (50~60Hz) +/-2,5%
• DC: 12~400V +/-2,5%
• Typ rozhrania: zásuvka multimetra
• Maximálny prevádzkový prúd: Rozmery: 158*80*33 mm
• Rozsah napätia identifikácie externého napätia: DC 12~400V±2,5%/AC 12~400V (50~60Hz)±2,5%
• Displej: LCD s funkciou zobrazenia a grafickým pruhom
• Dielektrická pevnosť externého napätia: maximálne 400VAC/DC
• Kategória prepätia: CAT II 300V
• Stupeň znečistenia: 2
• Napájanie: 3,7 V 1400 mAh lítiová batéria
• Minimálna spotreba prúdu: 80 mA
• Maximálna spotreba prúdu: 300 mA
• Poistka: F0,5A 500V.6,3X32mm
• Prevádzková teplota: 0°C~40°C. Maximálna relatívna vlhkosť 80% (nekondenzujúca)
• Skladovacia teplota: -20°C~60°C. Maximálna relatívna vlhkosť 80% (nekondenzujúca)
• Nadmorská výška: maximálne 2000 m
• Hmotnosť s batériou: 235 g

Pred nákupom venujte pozornosť

Skontrolujte, aký typ drôtu chcete lokalizovať. Len pre jednovodičový drôt alebo paralelné dvojvodičové drôty, nie pre viacvodičové drôty!!!

• Rozsah parametrov: Rozsah značkovača drôtu - hĺbka až 3-4 stopy a dĺžka 2000 stôp.
• Aktualizácia a tipy: Na lokalizáciu drôtov použite batériu 1100 mAh. Tipy: Nepoužívajte na obvody pod napätím, aby ste nepoškodili tester! Toto zariadenie sa používa hlavne na lokalizáciu neaktívnych drôtov alebo nízkonapäťových situácií pod 24 V

SLEDOVAČ DRÔTOV, LOKÁTOR PODZEMNÝCH DRÔTOV

• Detekuje potrubia vo vnútri steny a pod zemou.
• Detekuje prerušenia a skraty v podlahovom vykurovaní; detekuje náhodne prekryté zásuvky a rozvodné krabice. Lokalizuje a sleduje zakopané a skryté vedenia a iné skryté vedenia

Rodina, práca dobrý pomocník

• Detekuje káble vo vnútri steny a pod zemou
• Ľahko lokalizuje drôty elektrického oplotenia pre domáce zvieratá, kovové drôty, kovové potrubia, drôty a ďalšie
• Testovacie káble pre zavlažovacie systémy

• ŠIROKÉ APLIKÁCIE
  • NCV Bezkontaktné elektrické testovacie pero
  • Meranie vysokonapäťového napájania bez kontaktu.
  • NOYAFA NF-826 sa široko používa pri výstavbe komunikačných káblov, výstavbe napájacích káblov, výstavbe potrubí, výstavbe telekomunikačných káblov, výstavbe napájacích obvodov, údržbe elektrických vedení a iných oblastiach. Je to nepostrádateľný nástroj pre pracovníkov údržby
• MULTIFUNKČNÝ TESTER
  • Meranie AC/DC napätia
  • Dokáže merať AC/DC napätie 12-400 V
  • LED svetlá: oprava aj v tme

zavlažovacie systémy

• detektor elektrických drôtov
• Vysielač sledovača vedenia má funkciu AC a DC voltmetra, prijímač lokátora potrubia môže zvoliť automatický a manuálny režim, podporuje režim Uac, s automatickým vyhľadávaním frekvencie, podsvietením obrazovky, tichým režimom, automatickým vypínaním a inými funkciami
• Použite detektor káblov thenf-826 Keď sa vyskytne problém s káblom, diagnostikuje vám polohu chyby, bez toho, aby ste museli vykopať celú trasu kábla, aby ste našli polohu chyby, bez poškodenia stien a zeme

Parametre funkcie produktu

• Náčrt vysielača
• LCD obrazovka.
• Kľúč zapnutia/vypnutia.
• Kľúč hore. Pri nastavovaní úrovne napájania alebo kódu stlačte pre posun nahor.
• Kľúč dole. Pri nastavovaní úrovne napájania alebo kódu stlačte pre posun nadol.
• Kľúč na zapnutie/vypnutie baterky.
• Kľúč na nastavenie/potvrdenie informácií o kóde, ktorý sa má preniesť. Stlačte tento kláves na 1 sekundu pre vstup do nastavenia kódu a krátkym stlačením ho ukončíte.
• Kľúč na nastavenie/potvrdenie úrovne vysielaného výkonu (úroveň I, II alebo III)
• Kľúč tichého režimu alebo podsvietenia
• Kľúč na vysielanie alebo zastavenie vysielania informácií o kóde. Uzemňovací otvor. Vysielač je uzemnený meracím drôtom cez tento otvor.
• + otvor, vstupný/výstupný otvor vysielača. Prevodník je pripojený k externým káblom pomocou meracieho kábla cez tento otvor na odosielanie signálov a prijímanie detekovaných napäťových signálov.Náčrt prijímača
• Baterka.
• Hrot sondy
• LCD obrazovka
• Kľúč zapnutia/vypnutia
• Kľúč na nastavenie citlivosti v manuálnom režime.
• Kľúč na zníženie citlivosti v manuálnom režime.
• Kľúč na zapnutie/vypnutie baterky.
• NCV
• Kľúč MANUAL na prepínanie medzi manuálnym a automatickým lokalizovaním káblov.
• Tichý režim
• Podsvietenie

Otázky a odpovede

Otázka: Ako zapojiť NF-826, keď ho používame na nájdenie smeru kábla v zemi?

• Odpoveď: Pripojte červenú klipovú svorku k cieľovému drôtu a čiernu klipovú svorku k zemi a nastavte vysielač na prevodový stupeň 3.
  • Otázka: Môže NF-826 sledovať kábel pod napätím? Aké je maximálne napätie, ktoré testuje?
• Odpoveď: Áno, a maximálne napätie, ktoré dokáže merať, je 400 V
  • Otázka: Deteguje podzemný plot pre zvieratá?
• Odpoveď: Áno.
  • Otázka: Dokáže NF-826 detegovať kovové vodovodné potrubia s ochranným uzemnením (PE) zakopané v zemi?
• Odpoveď: Nie. Kovové potrubia, ktoré chcete detegovať, nesmú mať ochranné uzemnenie a medzi nimi a zemou musí byť veľký odpor. (Čím menší odpor, tým kratšia detekčná vzdialenosť).
  • Otázka: Ako hlboko dokáže NF-826 detegovať?
• Odpoveď: 0-0,5 metra pri bipolárnom použití, 0-1 meter pri monopolárnom použití a jeden okruh môže dosiahnuť 2,5 metra.
  • Otázka: Deteguje podzemný 120/220 VAC elektrický kábel vedúci do domu z hlavnej cesty?
• Odpoveď: Áno.
  • Otázka: Dokáže NF-826 nájsť bod prerušenia pancierového kábla? A čo smer?

- Odpoveď: Nie, pretože pancier izoluje signál, je ťažké nájsť bod prerušenia takýchto káblov. Pancierový drôt môžete sledovať na krátku vzdialenosť.
